Apa Itu Maker pHAT?

HAT adalah singkatan Hardware Attached on Top. Ia adalah board perkakasan (hardware) untuk Raspberry Pi yang dipasang melalui sambungan 40 pin GPIO. Objektif HAT adalah untuk memudahkan pembinaan hardware projek. Kebiasaannya setiap HAT memiliki fungsi-fungsi tersendiri. Contoh HAT adalah seperti Sense HAT, Relay HAT, Servo HAT, Motor Driver HAT, dan lain-lain. Terkini, Maker pHAT telah diperkenalkan, apa itu Maker pHAT?

Apa Itu Maker pHAT

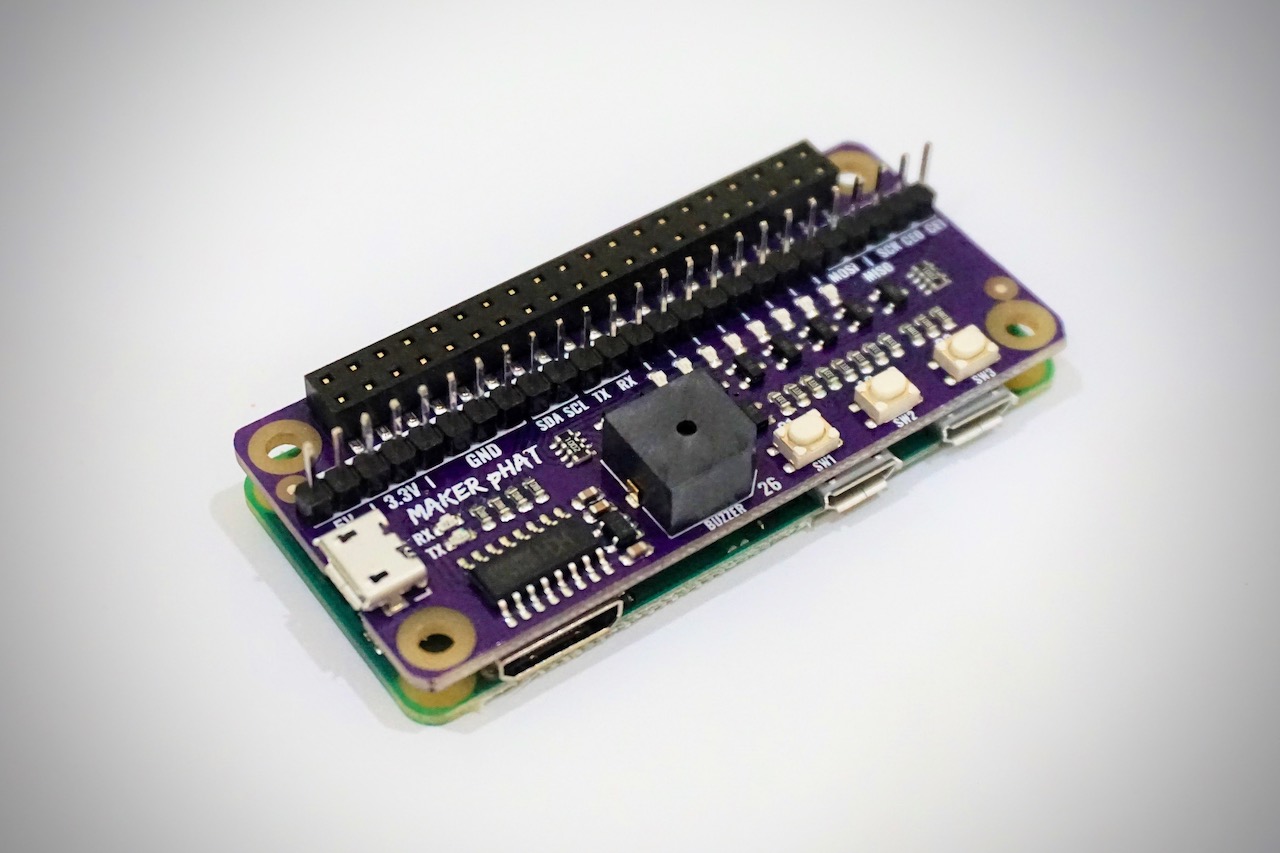

Maker pHAT direka bagi memudahkan kita untuk remote Raspberry Pi. Kelebihan remote adalah kita tidak perlu menyediakan perkakasan asas seperti papan kekunci, tetikus dan LCD monitor. Sekaligus menjadikan persediaan perkakasan kita lebih kecil. Berikut adalah ciri-ciri yang terdapat didalam Maker pHAT.


Apa itu Maker pHAT?

1. Modul USB ke Serial

Pertama, ia dilengkapi dengan Modul USB ke Serial. Ini sangat membantu anda untuk remote Raspberry Pi melalui komunikasi serial ataupun UART. Personally saya boleh katakan anda perlukan ini untuk akses Raspberry Pi yang menggunakan clean Raspbian OS. Seperti contoh anda baru saja burn image Raspbian ataupun anda beli SD card NOOBS (yang kita tahu latest NOOBS didatangkan dengan Raspbian pre-installed). Jadi anda boleh buat basic setup seperti sambungan ke WiFi, enable VNC, check IP address, update, upgrade, install package, dan lain-lain. Selepas itu, jika anda mahu menulis program, anda boleh remote melalui VNC.

2. Sambungan LED di 8 pin GPIO

Kedua, ia mempunyai sambungan LED pada 8 pin GPIO, iaitu GPIO 17, 18, 27, 22, 25, 12, 13 dan 19. Sama seperti Maker UNO, LED ini bertujuan sebagai indicator signal pada pin tersebut. Anda boleh set GPIO tersebut sebagai output, input dan input pull up.

3. Butang Tekan Yang Boleh Diprogram

Ketiga, ia didatangkan dengan 3 programmable push button dengan label SW1, SW2 dan SW3. Push button ini disambungkan dengan GPIO 21, 16 dan 20. Untuk menggunakannya anda perlu set GPIO tersebut sebagai input pull up. Lepas ni tak perlulah klik-klik atau tulis command untuk shutdown, anda boleh program salah satu push button ini untuk lakukan tugasan tersebut.

4. Active Buzzer

Kalau tak ada sound tak best lah kan, jadi yang keempat adalah active buzzer. Berbeza dengan piezo buzzer yang terdapat di Maker UNO, ia mempunyai 2 keadaan sahaja, bunyi atau senyap. Signal HIGH akan aktifkan buzzer dan signal LOW sebaliknya.


Ciri-ciri yang terdapat pada Maker pHAT sangat sesuai untuk mereka yang newbie, baru nak belajar Raspberry Pi terutama yang berkaitan programming hardware. Selain itu, Maker pHAT juga sesuai untuk anda yang sudah tahu berkenaan Raspberry Pi. Ia membantu anda memudahkan pembinaan hardware projek. Jika ada orang tanya anda “apa itu Maker pHAT?”, kini anda sudah boleh jawab.
